Potrubní spojovací systém Victaulic

Potrubní spojovací systémy a systémy regulace průtoku Victaulic prošly od roku 1919 vývojem, který optimalizuje náklady na instalaci a snižuje rizika, což zajistí bezpečné a včasné dokončení projektu v rámci rozpočtu. V duchu nepřetržitých inovací, podporuje portfolio společnosti Victaulic s více než 100 000 produkty a patentovanými technologiemi, variabilní plánování a jednodušší kontrolu a údržbu jakéhokoli systému po celou dobu jeho životnosti.Systémy Victaulic nalezneme i díky odvážnému inovativnímu přístupu na mnoha známých památkách a průmyslových objektech po celém světě. Ať už jde o výškové budovy nebo hlubinné doly, naši zákazníci věří, že naše produkty prodlužují životnost systémů všech instalací i v těch nejnáročnějších provozních podmínkách.

Od návrhu po uvedení do provozu, společnost Victaulic nabízí inovativní potrubní systémy a inženýrskou podporu, kterým lze vždy důvěřovat.

Všestrannější, ekonomičtější a spolehlivější systém, než je drážkový spojovací od Victalicu, na trhu v tuto chvíli není. Jeho instalace je několikanásobně rychlejší než spojování svařováním a spolehlivější než závitové nebo přírubové spoje, výsledkem čehož jsou velmi nízké instalační náklady. Systém je navržen pro válcované nebo frézované drážky na standardním potrubí nebo válcované drážky na tenkostěnném potrubí. Vlastní příprava drážek je rychlá a snadná. Lze ji provádět jak při montáži, tak ve výrobních halách vybavenými drážkovacími systémy Victaulic.

Jádrem všech výhod, které Victaulic řešení přinášejí do projektu – jako je produktivita, bezpečnost, flexibilita designu a kvalita – jsou jedinečné vlastnosti našich produktů.

• Snadná údržba systému a rozšíření
  přes jednoduchou demontáž spojky která umožňuje snadný přístup.

• Samonastavené potrubní spoje
  spojky zachycují drážky trubek, aby udržely potrubí proti plnému tlakovému rozpínání bez nutnosti dodatečných zádržných systémů.

• Snadné vyrovnání
  přes design, který umožňuje plné otáčení potrubí a komponenty systému před utažením.

• Pevnost
  Pevná svorka spoje mezi dvěma konce trubek odolávající torznímu a pružnému zatížení.

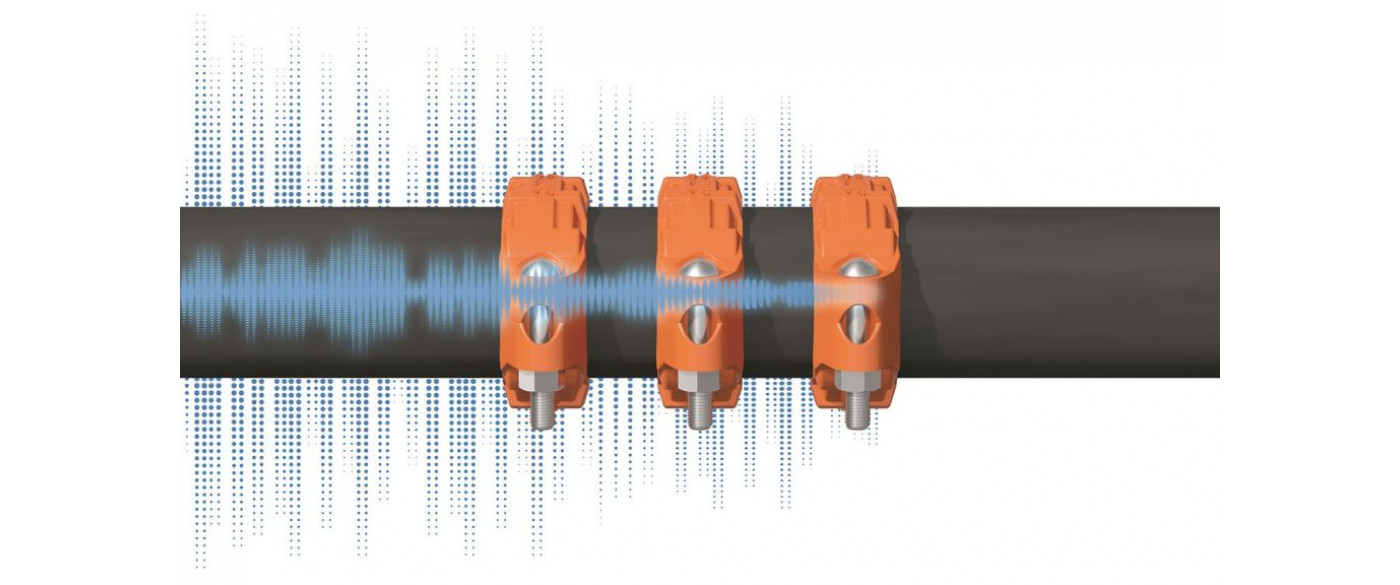

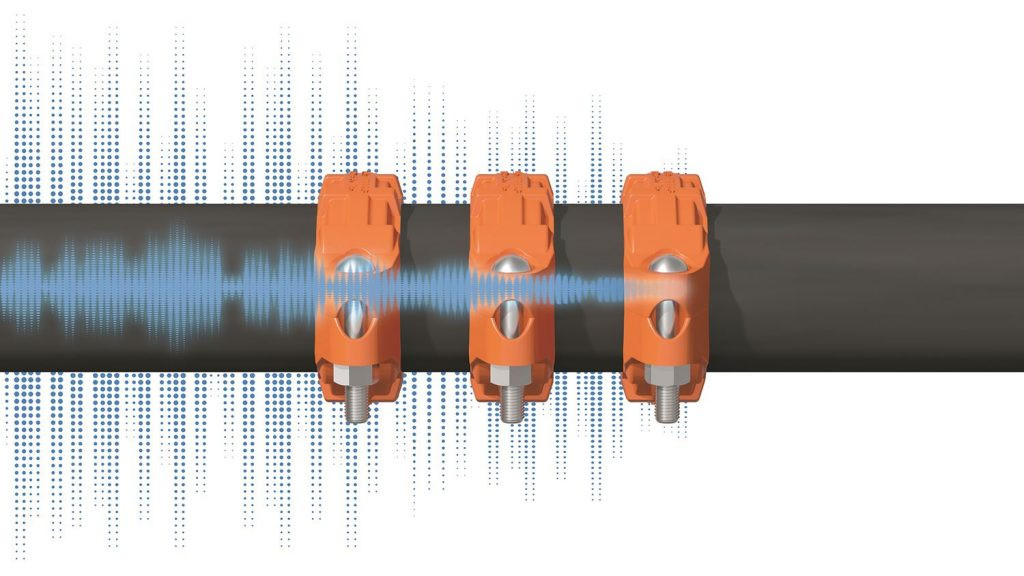

• Útlum hluku a vibrací
  pomocí izolace přenosu vibrací na každém spojení.

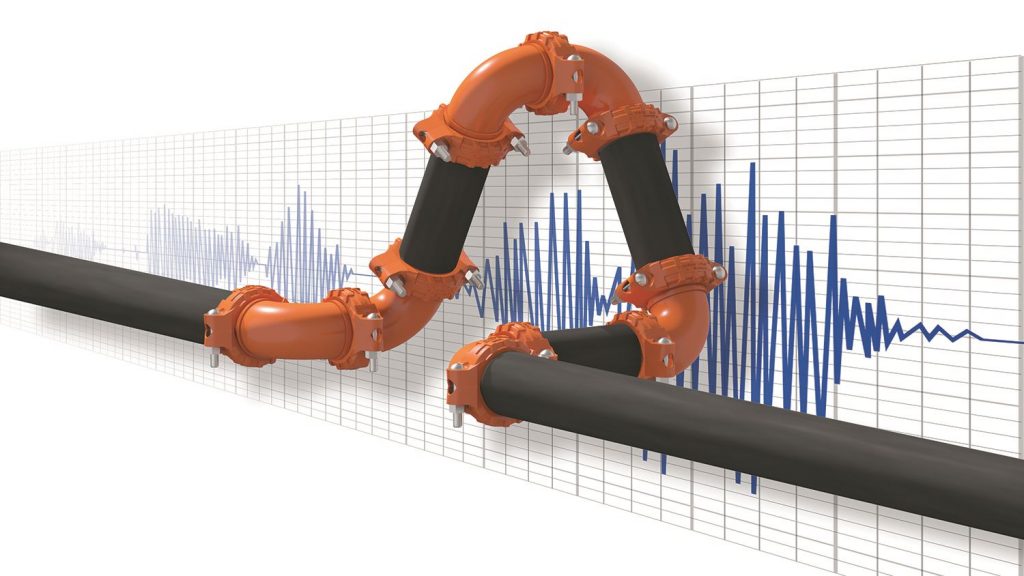

• Flexibilita
  s vlastním axiálním pohybem a vychýlením vlastností u pružných spojů v systému drážky. Flexibilní spojky mohou být použity k ustálení tepelné roztažnosti a staženosti potrubí dále pak nesouososti, vypořádání, a seizmické absorpce stresu.

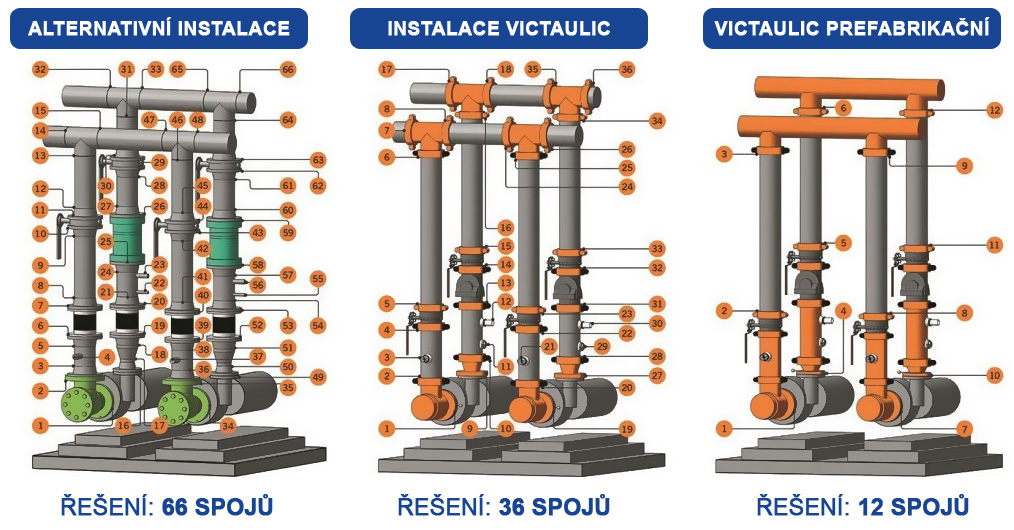

Rychlost nasazení

Potrubní drážkované systémy Victaulic vykazují 40 až 60 procentní redukci počtu hodin instalace než alternativní způsoby spojování a využívají pracovní dovednost, která může být rychle vyškolena a je dostupná v celosvětovém měřítku, čímž se výrazně sníží možnost zpoždění realizace.

Inovace, jako je patentovaná technologie Victaulic Installation-Ready™, spojují dvakrát rychleji než standardní drážkované klouby a Victaulic Catalog Pump Drops and Headers rychleji nasadí na další úroveň.

Požadavky na prostor

• Problém: Uzavřené prostory
• Řešení: Spojky s drážkou mají menší profil výrobku než přírubové součásti. Spojky je možné otáčet o 360 stupňů, aby se usnadnila instalace.
• Proč je toto důležité?
  Příruby jsou podstatně větší než drážkované mechanické spojky. Díky tomu je instalace a údržba mnohem těžší v těsných prostorech.

Redukce hmotnosti a úsporného prostoru

• Problém: Uzavřené prostory
• Řešení: Spojky s drážkou mají menší profil výrobku než přírubové součásti. Spojky je možné otáčet o 360 stupňů, aby se usnadnila instalace.
• Proč je toto důležité?
  Příruby jsou podstatně větší než drážkované mechanické spojky. Díky tomu je instalace a údržba mnohem těžší v těsných prostorech.

Váhové omezení

• Problém: Těžké součásti systému
• Řešení: Menší hmotnost, mechanická spojovací technika
• Proč je toto důležité?
  Přírubové systémy jsou téměř dvojnásobkem hmotnosti drážkovaných systémů. To nejen ztěžuje náročnou instalaci, ale přináší značné množství váhy na zavěšení.

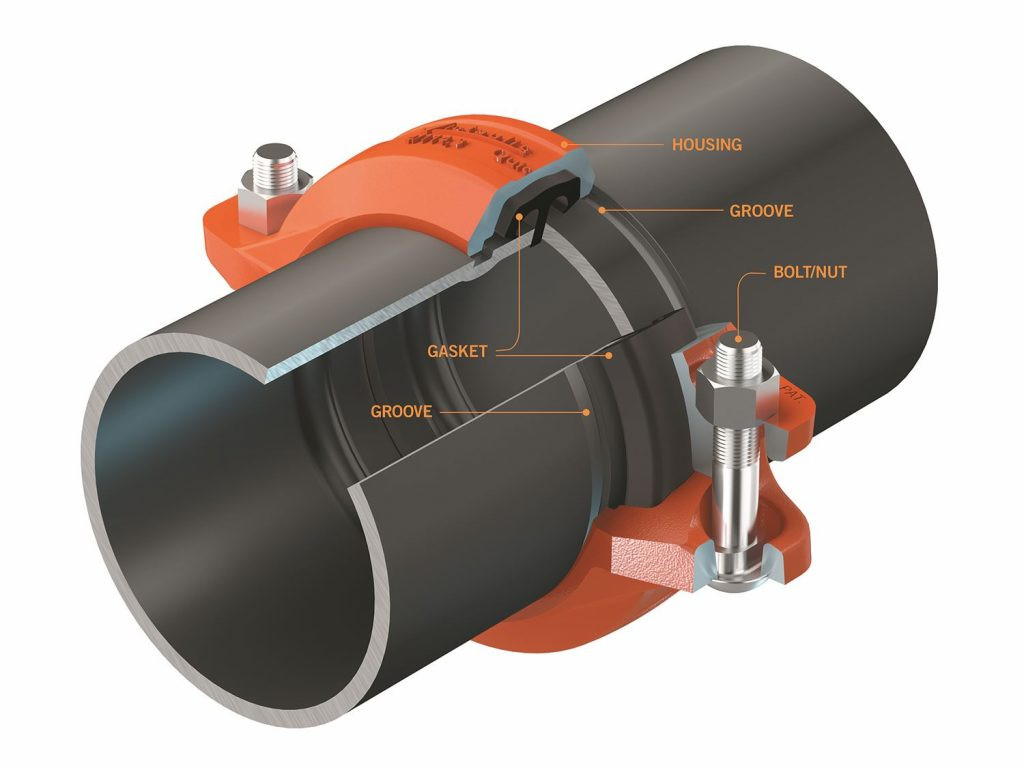

Jak to funguje?

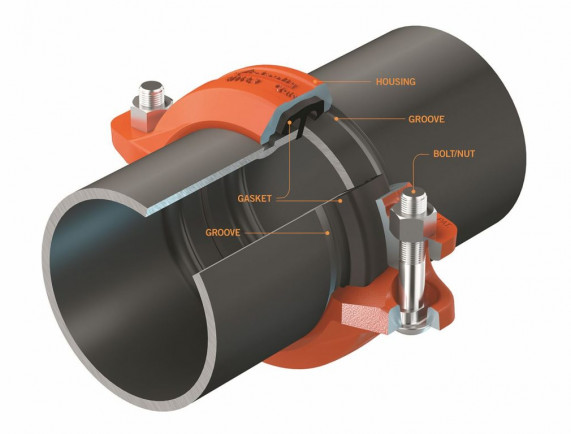

Drážka je vyrobena válcováním za studena nebo frézováním konce trubky. Těsnění obsažené v tělese spojky je nataženo okolo drážkových konců spojovaných trubek a zámky v tělese spojky se nasunou do drážek.Matice se dotáhnou nástrčkovým klíčem nebo nárazovým šroubovákem.

Typy drážkových spojek

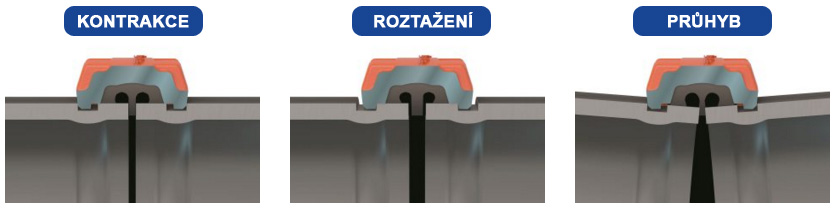

• Pružná spojka
  umožňuje kontrolovaný lineární a úhlový pohyb, který eliminuje ohyb potrubí a také jeho tepelnou roztažnost a smršťování.

• Tuhá spojka – neumožňuje žádný pohyb, podobně jako přírubový nebo svařovaný spoj.

Victaulic® vyvinul koncept řezání otvorů v potrubním systému pro rychlé a snadné napojení potrubí bez svařování. Systém umožňuje přímé napojení rozvětveného potrubí na libovolném místě tam, kde je potřeba vsadit odbočku. Těsnění jsou tvarována tak, aby odpovídala vnějšímu průměru potrubí a pod tlakem zajistila požadovanou těsnost spoje.

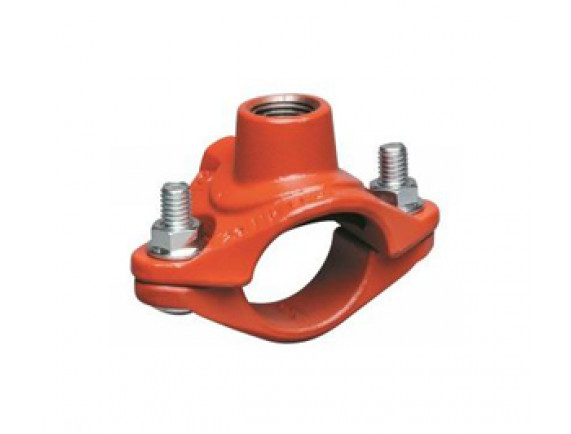

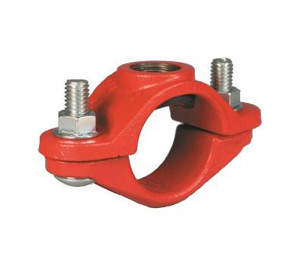

Outlet-T STYLE 922 FireLock™

• Zajišťuje přímé spojení potrubního systému na libovolném místě, kde může být v trubce vyřezán otvor
• K dispozici je i odbočka s vnitřním závitem
• Dostupný od DN32 – 73,0mm a DN65
• Tlak až do 2068 kPa | 21 bar
• K dispozici také s drážkovaným zakončením FireLock IGS v dimenzi DN25

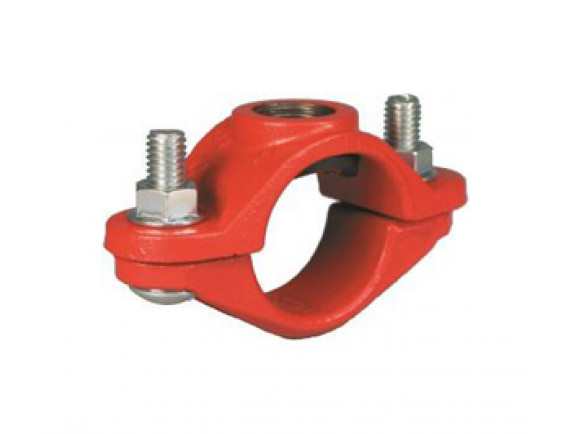

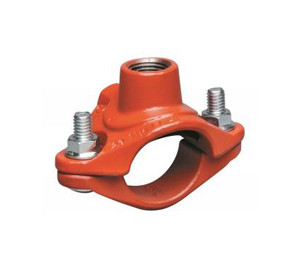

Nízko profilový sprinklerový t-kus STYLE 912 FireLock™

• Nízko profilový sprinklerový t-kus STYLE 912 FireLock™
• Zajišťuje přímé spojení potrubního systému na libovolném místě, kde může být v trubce vyřezán otvor o velikostech DN25 -DN40
• Tlak až do 2068 kPa | 21 bar

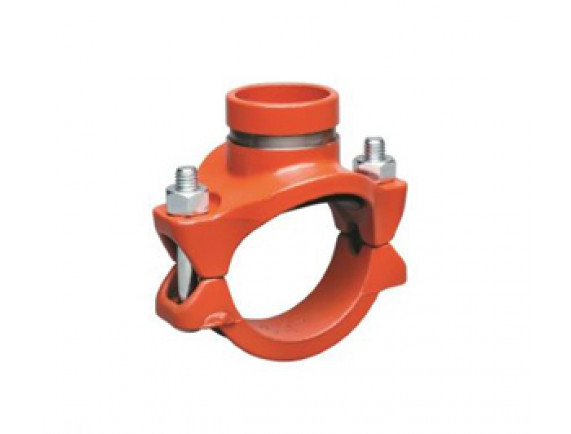

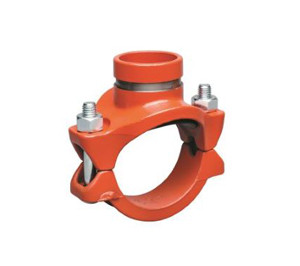

Mechanický t-kus a křížový t-kus STYLE 920/920N

• Zajišťuje přímé napojení potrubního systému na libovolném místě, kde může být v trubce vyřezán otvor
• K dispozici jsou T-kusy nebo křížové t-kusy s vnitřním závitem nebo s drážkovanou koncovkou
• Dostupné od DN50 –DN200
• Tlak až do 3447 kPa | 34 bar
